在低压（<120v）场合， 传统的降压buck电路虽然存在调压方便，拓扑简单的优点，在遇到大电流应用时，容易出现开关频率难以提高，系统转换效率低，电感体积庞大，无法提供电气隔离等问题，因此锴威特推出了100v全桥拓扑pwm控制器csv3545。该控制器给输入宽范围，低压大功率应用带来了极大便利。

csv3545集成了初级栅极驱动，同时为次级同步整流提供了驱动信号。初级输出和同步整流输出之间的前沿和后沿死区时间可通过外部电阻可设置。csv3545还具备逐周期限流、打嗝模式重启、过温保护、可调原边软启动、可调同步整流软启动，可同步外部时钟等丰富功能。因此可泛应用于工业模块电源，服务器电源，通信电源，新能源车等众多领域。

● 内置100v高压启动

● 可配置电流模式或电压模式控制

● 集成全桥驱动（1.5a source/2a sink）

● 原副边软启动时间可独立调节

● 死区时间可调

● 最高工作频率可支持2mhz

● 支持外部同步信号

● 输入欠压和过压保护

● 两级过流保护，逐周期限流保护和过载打嗝保护

● 过温保护

● 5v高精度电压基准，可输出电流20ma

● etssop28/qfn5*5-28l

● 模块电源

● 数据中心

● 工业电源

● 交通工具

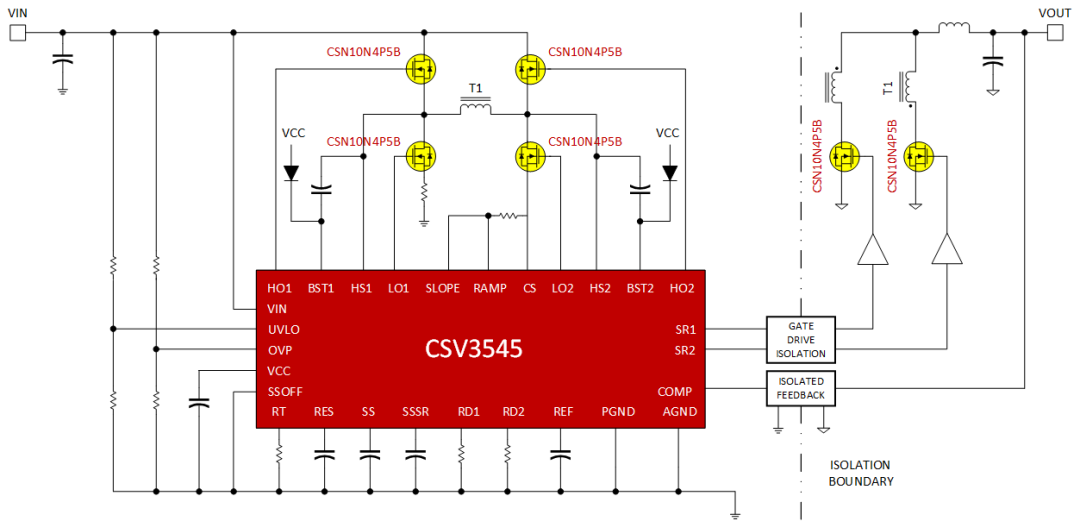

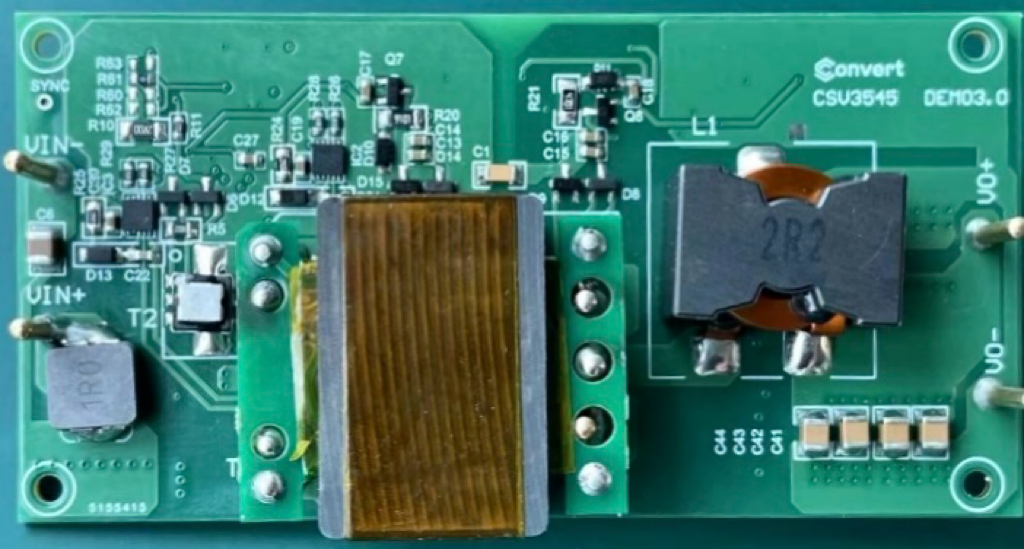

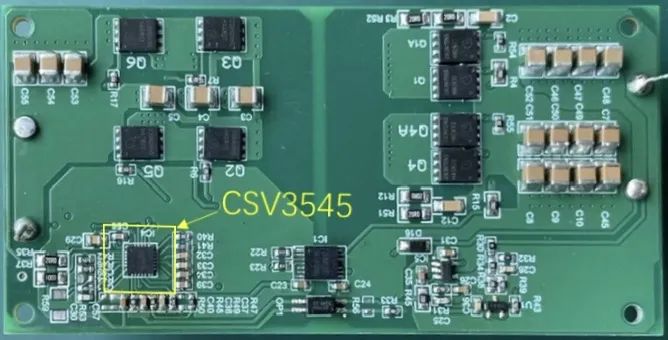

图5 csv3545 demo反面

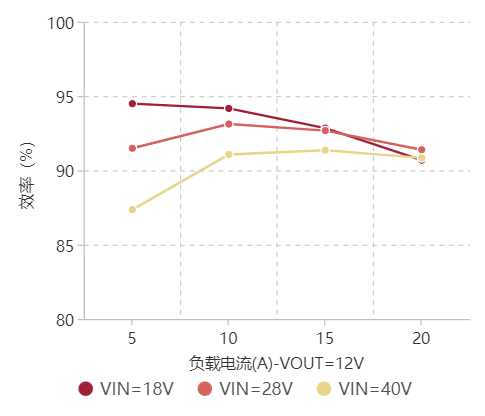

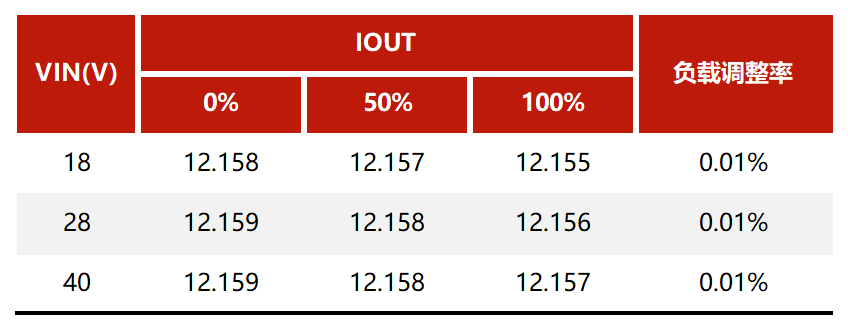

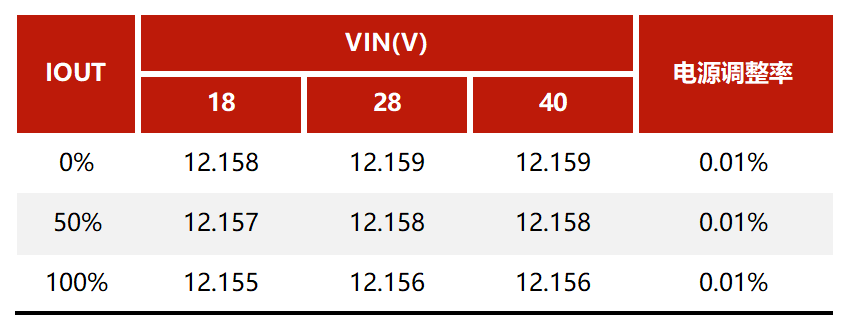

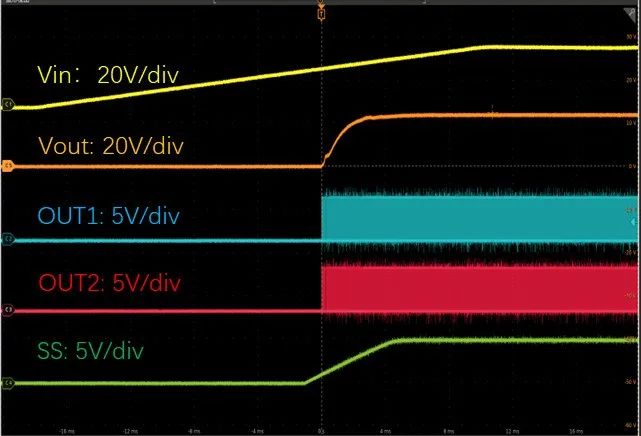

4ms/div

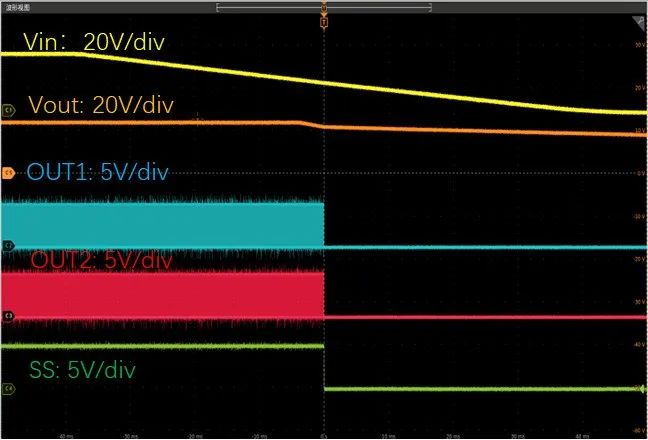

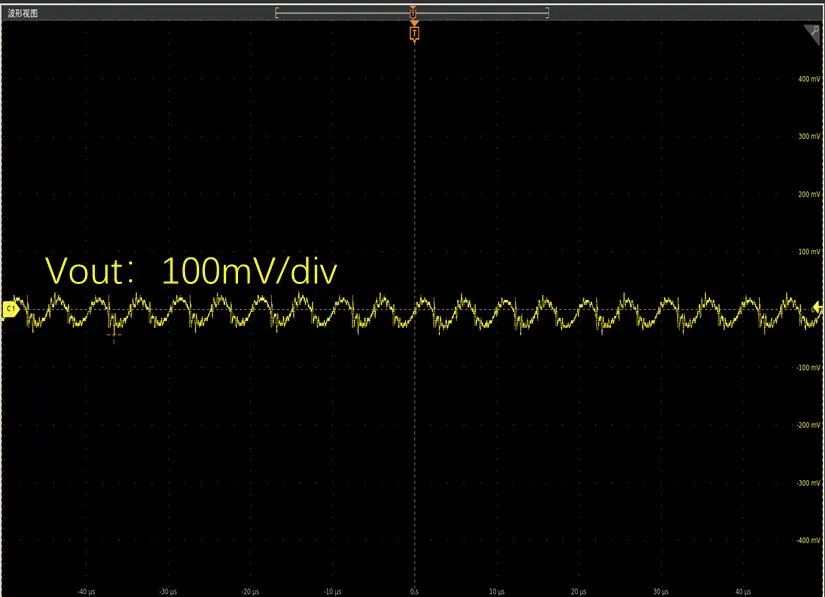

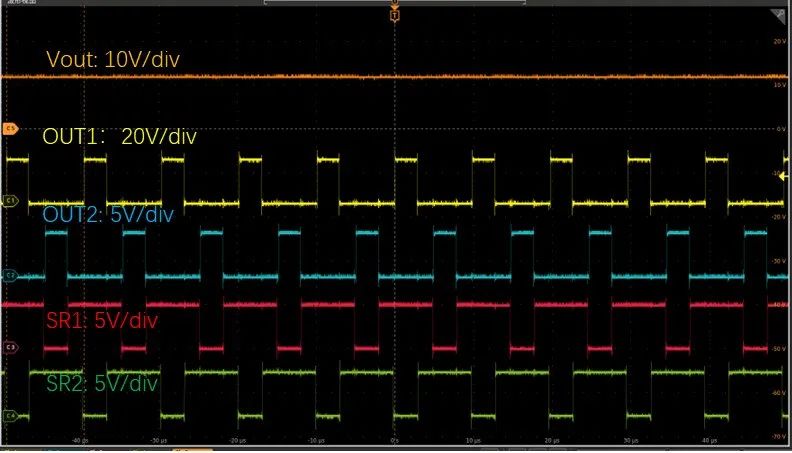

10us/div

4ms/div

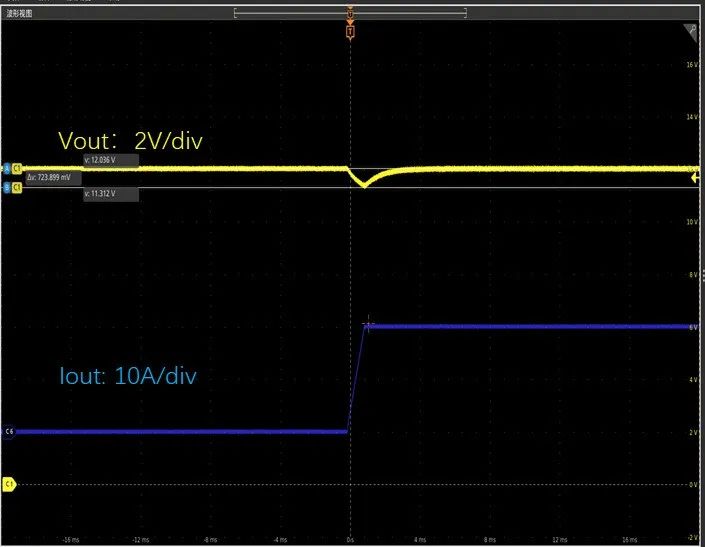

iout=0a-＞20a

10ms/div

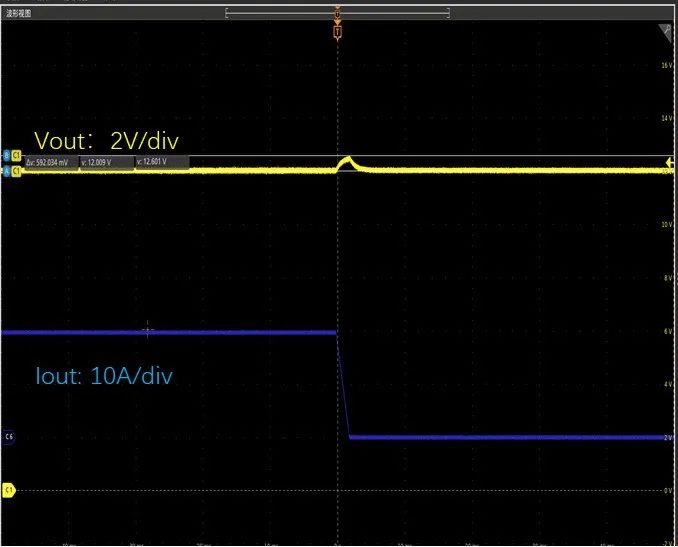

iout=20a-＞0a

同步整流输出sr2的下降沿与主输出out2的上升沿之间存在延迟时间t1，同步整流输出sr2的上升沿和主输出out2的下降沿之间存在延迟时间t2，如图6所示:

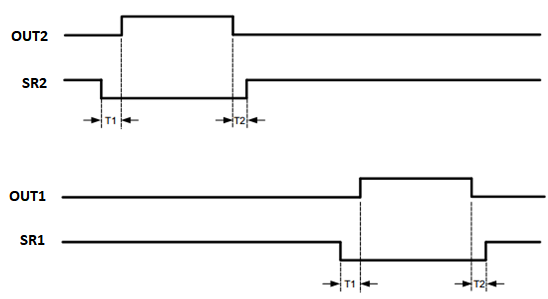

图6  死区控制时序

t1和t2可分别由管脚rd1和rd2对地电阻设置，t1、t2与rd1、rd2的关系如下：

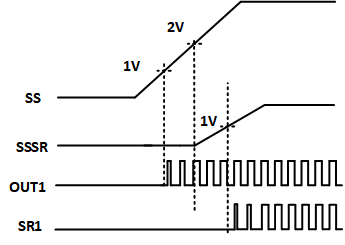

csv3545还可通过sssr管脚电容设置同步整流软启动时间，逐渐打开同步整流输出的稳态占空比。在原边软启动管脚ss电压上升到1v时，主管驱动逐步开启，当ss电压高于2v时，sssr管脚电容由一个20ua的电流源开始充电，sssr电压上升到1v时，才有同步整流信号sr1和sr2软启动输出。此功能可以防止在输出预偏置下，输出在同步整流mosfet接入时向输入倒灌电流。软启动时序如图7所示：

图7  同步整流输出软启动过程

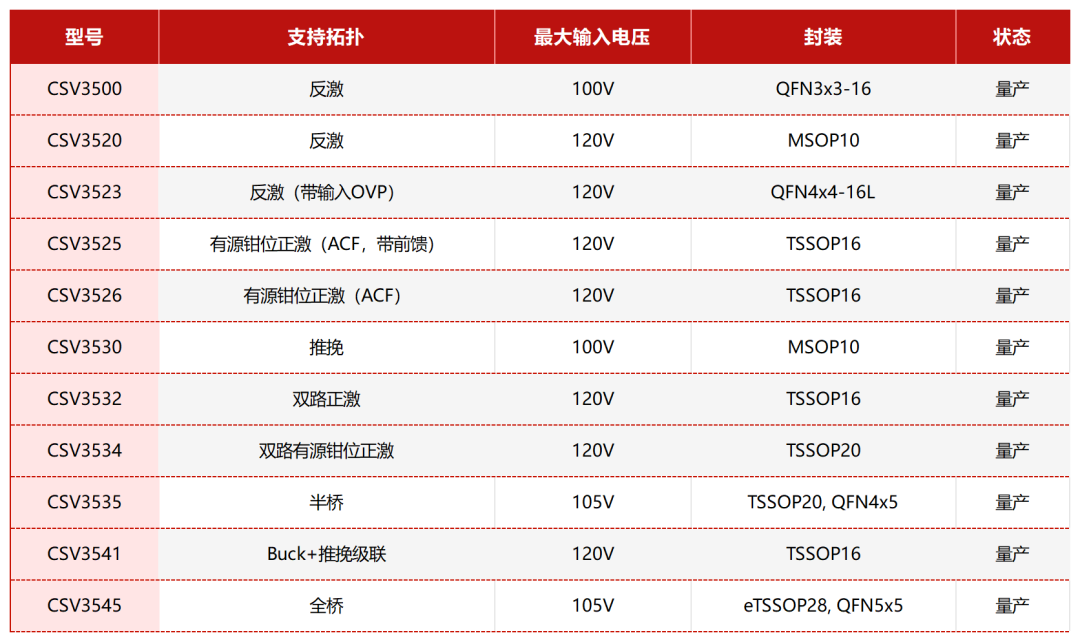

锴威特支持低压（＜120v）隔离拓扑芯片列表：

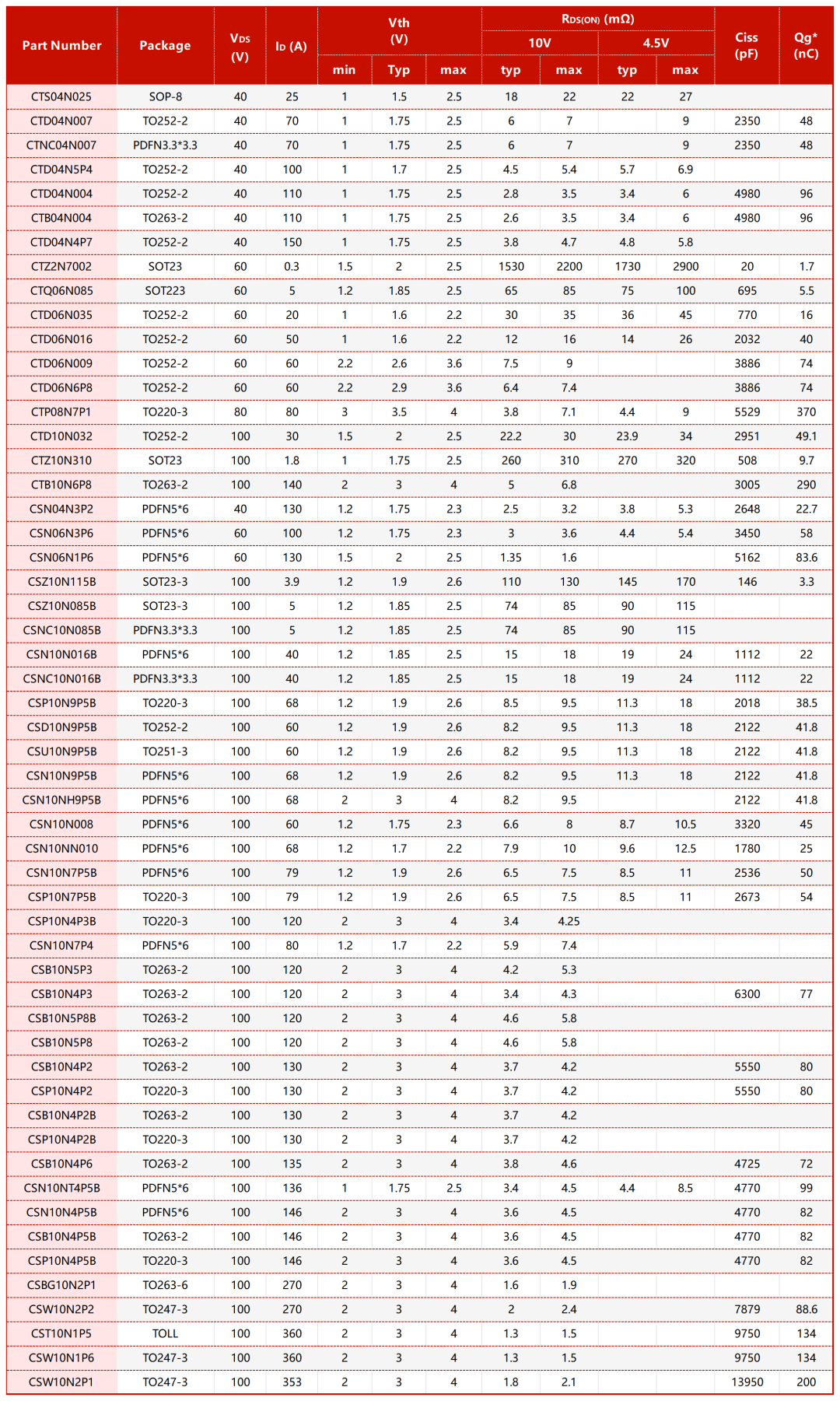

csv3545可搭配锴威特100v以下mos选型表：
